ADSS Fiber Optic Cable Explained: Structure, Benefits, and Buying Guide

Keď musí trasa vlákna prechádzať cez rieku, údolie alebo vysokonapäťový prenosový koridor, kopanie priekopy je často nemožné. Potrebujete kábel, ktorý môže ísť do vzduchu a preniesť sa medzi stĺpy. Celodielektrický samonosný (ADSS) optický kábel robí presne to. Je to jeden z najrozšírenejších dizajnov anténnych káblov v telekomunikačných a inžinierskych sieťach. Táto príručka vysvetľuje, ako je skonštruovaný, aké výhody prináša a čo by ste mali skontrolovať pred objednaním.

Čo je to optický kábel ADSS?

ADSS je skratka pre All-Dielectric Self-Supporting. Ide o kábel z optických vlákien, ktorý neobsahuje žiadne kovové komponenty a pri inštalácii medzi dva stĺpy alebo veže unesie svoju vlastnú hmotnosť. Toto je zásadný rozdiel oproti tradičným vzdušným káblom, ktoré sa spoliehajú na samostatný oceľový prenosový kábel na prenášanie nákladu.

Celodielektrický dizajn dáva káblu vysokú elektrickú izoláciu. Môže byť namontovaný na rovnakých stĺpoch ako vysokonapäťové elektrické vedenia bez uzemňovacieho systému a bez spôsobenia elektromagnetického rušenia. Vďaka tomu sa prirodzene hodí pre energetické spoločnosti, železničné systémy, telekomunikačných operátorov a projekty diaľkových chrbticových sietí.

Pretože kábel sa sám podopiera, nepotrebujete druhý nosný drôt. To znamená menej príslušenstva, menej bodov zlyhania a menší vizuálny vplyv na existujúcu infraštruktúru.

Celodielektrický samonosný vonkajší optický kábel Tento kábel ADSS používa aramidovú priadzu ako pevnostné prvky a plášť PE alebo LSZH, čo umožňuje inštaláciu bez vypnutia napájania. Vďaka nízkej hmotnosti a veľkému rozpätiu je ideálny pre letecké trasy, čím sa znižuje zaťaženie veže a vizuálny vplyv. Zobraziť produkt →

Tento produktový rad je dostupný v PE a plášťových konštrukciách proti smerovaniu, s počtom vlákien od 4 do 288 jadier, pokrývajúcich väčšinu vzdušných trás.

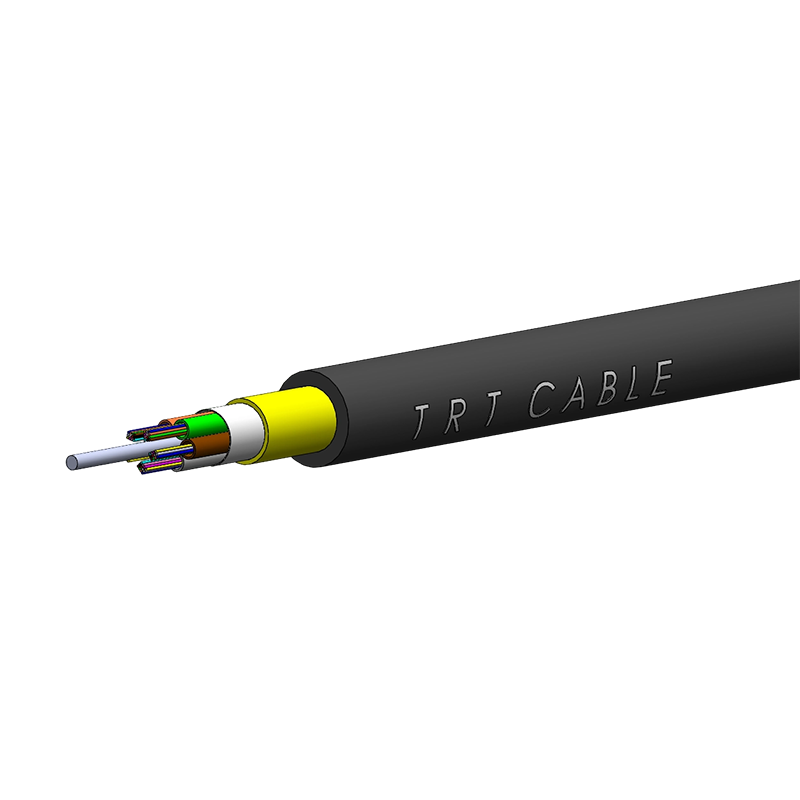

Základná štruktúra optického kábla ADSS

Pochopenie vrstiev kábla ADSS vám pomôže určiť správny dizajn a vyhnúť sa poruchám v teréne. Od stredu po vonkajší plášť je to, čo nájdete v typickom kábli ADSS.

Kľúčové konštrukčné vrstvy

• Optické vlákno: Jednovidové vlákna ako G.652D alebo G.657A sú umiestnené vo vnútri voľných rúrok. Rúrka drží vlákna a je naplnená tixotropným želé na ochranu pred vodou.
• Centrálny silový člen: Vláknom vystužená plastová (FRP) tyč prechádza stredom, poskytuje axiálnu tuhosť a zabraňuje zauzleniu. Je úplne dielektrický.
• Uvoľnený zväzok rúrok: Okolo centrálneho člena je uviaznutých niekoľko rúrok. To umožňuje, aby sa kábel ohýbal bez namáhania vlákien.
• Materiál blokujúci vodu: Napučiavacia páska alebo priadza ovinie okolo jadra. Keď voda vstúpi, expanduje a blokuje pozdĺžny prechod vlhkosti.
• Aramidová priadza: Nosným prvkom je aramidová priadza položená špirálovito na jadro. Jeho množstvo určuje maximálnu pevnosť kábla v ťahu a prípustné rozpätie.
• Vonkajší plášť: Polyetylénový (PE) alebo anti-tracking (AT) plášť chráni kábel pred UV žiarením, vlhkosťou a elektrickým vedením.

PE plášť vs. plášť proti stopovaniu

Kľúčové výhody optického kábla ADSS

Výhody kábla ADSS budú zrejmé, keď ho porovnáte s inými možnosťami antény s optickými vláknami.

• Nevyžaduje sa uzemnenie: Pretože v kábli nie je žiadny kov, nie je potrebný uzemňovací systém. To zjednodušuje dizajn a šetrí prácu.
• Elektromagnetická odolnosť: ADSS je imúnny voči indukovaným prúdom z elektrického vedenia. Tým sa zabráni prehriatiu, rušeniu signálu a poškodeniu zariadenia.
• Samonosná konštrukcia: Kábel drží svoju vlastnú váhu, takže nie je potrebný žiadny messenger. V jednom behu dokáže prekonať vzdialenosti niekoľko stoviek metrov.
• Ľahká manipulácia: Bez oceľového panciera alebo oceľového mostíka je kábel oveľa ľahší ako porovnateľné kovové vystužené káble, vďaka čomu je inštalácia v teréne rýchlejšia.
• Odolnosť proti korózii: Celodielektrická konštrukcia eliminuje riziko hrdze, vďaka čomu je vhodná do pobrežných a priemyselných prostredí.
• Kompatibilita s existujúcimi stĺpmi: ADSS môžete často pripojiť k stĺpom a vežiam, ktoré sú už zdieľané s elektrickými vedeniami, čím sa zníži potreba novej infraštruktúry.

ADSS vs. Obrázok-8 a iné anténne káble

Najbežnejšou alternatívou k ADSS je kábel číslo 8, ktorý má integrovaný oceľový messenger. Každá možnosť má svoje miesto, no nie sú zameniteľné v každom prostredí.

Ak porovnávate, ako sa stavajú rôzne káble pre vnútorné a vonkajšie trasy, vnútorné a vonkajšie štrukturálne rozdiely káblov z optických vlákien vysvetľuje, ako výber opláštenia a pevnostného člena ovplyvňuje výkon inštalácie.

Ako vybrať správny optický kábel ADSS

Výber správneho kábla ADSS je záležitosťou prispôsobenia dizajnu kábla trase, prostrediu a požiadavkám siete. Tu sú premenné, na ktorých záleží najviac.

Dĺžka rozpätia a priehyb

Vzdialenosť medzi dvoma podpernými bodmi určuje požadovanú pevnosť v ťahu. Dlhšie rozpätia potrebujú viac aramidovej priadze a kábel s vyšším maximálnym povoleným napätím. Musíte tiež zvážiť priehyb pri zaťažení vetrom a ľadom, pretože skutočné zaťaženie nie je obmedzené vlastnou hmotnosťou kábla.

Počet vlákien a typ vlákna

Vyberte si základný počet na základe dopytu s priestorom pre rast. Káble ADSS sú k dispozícii od 4 do 288 žíl. Pre štandardné diaľkové trasy je obvyklou voľbou G.652D. Pre ohyby a úzke priestory ponúka G.657A lepší výkon pri ohýbaní.

Typ plášťa

Keď bude kábel inštalovaný na štandardných telekomunikačných stĺpoch, kde je nízke elektrické pole, použite PE plášť. Ak kábel vedie vedľa vysokonapäťových elektrických vedení a indukované napätie je vysoké, použite plášť AT.

Podmienky prostredia

Skontrolujte prevádzkovú teplotu, UV žiarenie a kvalitu vzduchu. V pobrežných oblastiach alebo priemyselných zónach musí byť materiál plášťa schopný zvládnuť soľný sprej alebo vystavenie chemikáliám.

Vybavte sa hardvérom

ADSS je len taký spoľahlivý ako hardvér, ktorý ho drží. Uistite sa, že predtvarované slepé konce, závesné svorky a tlmiče vibrácií sú kompatibilné s vonkajším priemerom kábla a menovitým napätím.

Štruktúrovaný prístup k špecifikácii zjednodušuje plánovanie projektu. Môžete sa riadiť týmto Sprievodca výberom typu kábla z optických vlákien vytvoriť hárok so špecifikáciami, ktorý zodpovedá obmedzeniam vašej trasy.

Úvahy o inštalácii kábla ADSS

Inštalácia kábla ADSS je riadená operácia ťahania. Kábel nesmie byť mechanicky poškodený a konečné napätie musí zodpovedať vašim výpočtom priehybu.

• Ťahové napätie: Použite napínač, ktorý obmedzí ťažnú silu na menovitú pevnosť kábla. Nikdy neprekračujte maximálne povolené napätie.
• Polomer ohybu: Dodržujte minimálny polomer ohybu výrobcu, zvyčajne približne 20-násobok priemeru kábla počas inštalácie a 10- až 15-násobok, keď je kábel v pokoji.
• Hardvér: Pre napínacie body, závesné svorky pozdĺž trasy a tlmiče vibrácií v oblastiach s vysokým vetrom použite vopred tvarované drôtené slepé konce.
• Ochrana proti skrúteniu: Zabráňte skrúteniu kábla počas ťahania. Skrútenie môže poškodiť aramidovú priadzu a pretrhnúť vlákna vlákna.
• Vzdialenosť a vzdialenosť: Dodržiavajte správnu vzdialenosť od napájacích vodičov a iných káblov podľa miestnych noriem.

96-jadrový tepelne zmrštiteľný uzáver z optických vlákien Tento spájací uzáver má telo z PP GF s jedným vstupom a štyrmi výstupmi, ktoré používa teplom zmrštiteľné tesnenie pre spoľahlivú ochranu. Vyhovuje stredne kapacitným vzdušným spojom, chráni tavené spoje pred vlhkosťou a mechanickým namáhaním. Zobraziť produkt →

V každom spoji utesnený kryt chráni tavné spoje pred vlhkosťou a mechanickým namáhaním. 96-jadrový uzáver je praktickou voľbou pre stredne kapacitné vzdušné spoje.
